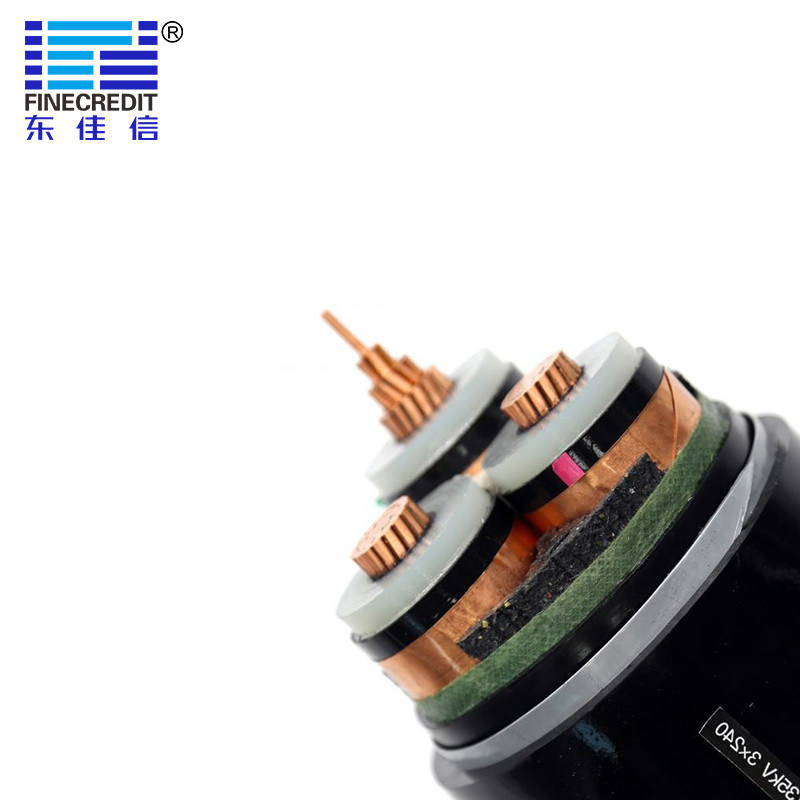

YJV22 8.7/15KV MV 고압선, OFC 구리 지휘자 N2XSY 케이블

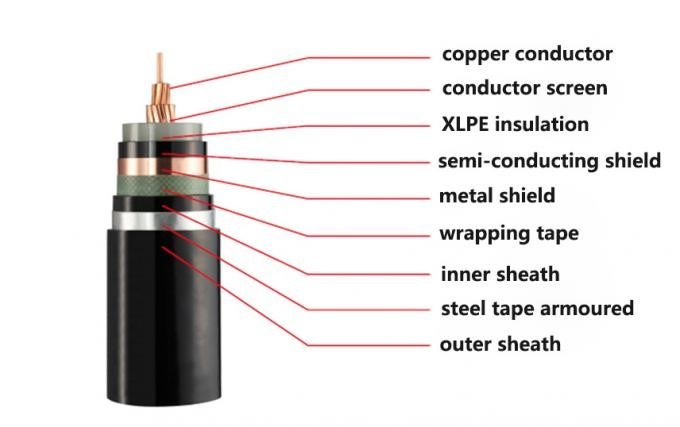

1. 건설

• 도체: IEC 60228 클래스 1 또는 2를 준수하는 일반 소둔 구리.
• 도체 스크린: 도체 스크린은 모든 공극을 배제하기 위해 절연체에 단단히 결합된 비금속, 반도체 화합물의 압출된 층으로 구성됩니다.
• 단열재:XLPE
• 절연체 스크린: 구리 테이프로 나선형으로 적용된 이중 구리 테이프 또는 구리 와이어
• 분리 피복(장식 케이블용): 분리 피복은 피복 아래에 적용되는 압출 PVC, PE 또는 LSZH 층으로 구성됩니다.
• 겹침 침구: 겹침 침구는 폴리에스터 부직포로 구성되어 있습니다.
• 갑옷(장갑 케이블용): 아연도금 강선 갑옷
• 외부 피복: PVC, PE 또는 LSZH는 옵션으로 제공될 수 있습니다.

2. 설치 및 운용조건

• 작동 온도: 최대 90°C
• 단락 온도(최대 지속 시간 5초): 250°C
• 굽힘 반경: 12 x OD
• 현재 등급 조건:
• 지상 온도: 20°C
• 주위 온도(공기): 30°C
• 토양 깊이: 0.8m
• 토양의 열저항: 1.5K•m/W

3. 기술적인 매개변수

4. 특징

• 내열성 : 메쉬 XLPE는 내열성이 뛰어납니다. 200 ° C 이하에서 분해되지 않고 탄화되며 장기 작동 온도는 90 ° C, 고온 수명은 최대 40 년입니다.
• 절연 성능: XLPE는 PE의 우수한 절연 특성을 유지하고 절연 저항이 더욱 증가합니다. 유전 손실 각도의 탄젠트 각도가 매우 작고 온도의 영향을 받지 않습니다.
• 기계적 특성: XLPE의 경도, 강성, 내마모성 및 내충격성은 거대분자 사이에 새로운 화학 결합의 확립으로 인해 개선되어 환경 스트레스 및 균열에 대한 PE의 취약성을 보완합니다.
• 내화학성: XLPE는 내산성, 내알칼리성 및 내유성이 강하고 연소 생성물은 주로 물과 이산화탄소로 환경에 덜 해롭고 현대 화재 안전 요구 사항을 충족합니다.

5. 신청

케이블은 1.8/3KV ~ 26/35KV 범위의 공칭 전압 Uo/U 및 주파수 50Hz의 전력 분배용으로 설계되었습니다.그들은 주로 전원 공급 스테이션, 실내 및 케이블 덕트, 실외, 지하 및 수중 설치뿐만 아니라 산업, 배전반 및 발전소의 케이블 트레이에 설치하기에 적합합니다.

5.세부사항

CNSA 연구실

7개의 연구소가 있는 3S Safety Cable Advanced Institute of Technology는 Finecredit 그룹에 설립되었으며,

전기적 성능 연구실, 기계적 성능 연구실, 연소 시험 연구실,

고주파 연구실 등 50개 이상의 첨단 장비와 기술을 갖추고 있습니다.

▼ 포장 및 배송:

발주서에 따라 가장 엄격한 납기 일정을 맞출 수 있습니다.마감일 준수

케이블 배송이 지연되면 전체 프로젝트 지연과 비용 초과에 기여할 수 있으므로 항상 최우선 순위입니다.
케이블은 나무 릴, 골판지 상자 및 코일로 제공됩니다.케이블 끝은 BOPP 자체 접착으로 밀봉됩니다.

케이블 끝을 습기로부터 보호하기 위한 테이프 및 비흡습성 밀봉 캡.필요한 표시가 인쇄되어야 합니다.

고객의 요구 사항에 따라 드럼 외부에 비바람에 견디는 재료로.
