| 브랜드 이름: | DONGJIAXIN |
| 모델 번호: | WDZ-YJV |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | negotiable |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 100KM/Week |
|

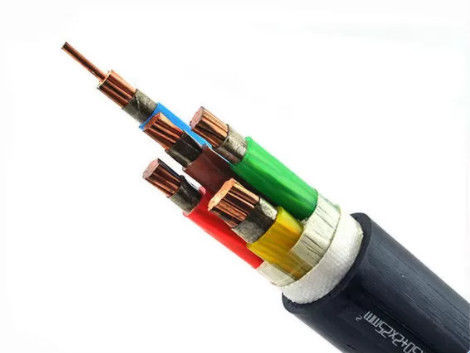

내화 케이블 적용 분야 이 전력 케이블은 저전압 설치 시스템의 전력 공급에 사용됩니다. 추가적인 기계적 보호 기능이 있는 산업용 애플리케이션의 지하 사용에 적합합니다. 이 케이블은 케이블 트레이, 도관 내 또는 벽에 고정할 수 있습니다. 화재 위험이 있는 에너지 네트워크, 정유 공장, 광산, 호텔, 학교, 터널, 고층 건물, 병원, 발전소, 데이터 처리 센터, 비즈니스 센터에서 사용
1. 도체 도체는 IEC 60228에 따라 일반 또는 금속 코팅 연동 구리 또는 일반 알루미늄 또는 알루미늄 합금의 Class 1 또는 Class 2 또는 일반 또는 금속 코팅 구리의 Class 5여야 합니다. XLPE 재료 및 두께는 90°C 연속 작동에 대해 IEC 60502 또는 BS 5467에 따라 평가되어야 합니다. IEC 60502-1에 따라 내부 덮개 위에 나선형으로 적용된 알루미늄/아연 도금 강철/강철 와이어 또는 이중 알루미늄/강철 테이프 및 구리/주석 도금 구리 와이어도 요청 시 제조할 수 있습니다. 외부 피복은 IEC 60502-1에 따른 압출 PVC Type ST1/ST2, 폴리에틸렌 Type ST3/ST7, 할로겐 프리 컴파운드 ST8, 폴리클로로프렌, 클로로설폰화 폴리에틸렌 또는 유사 폴리머, Type SE1도 요청 시 사용할 수 있습니다. 케이블은 IEC 60332-3-22, IEC 60332-3-23 및 IEC 60332-3-24의 화염 시험 요구 사항을 준수하기 위해 특수 난연성 PVC 외부 피복으로 공급될 수 있으며, 할로겐 프리 재료는 IEC60754-1/2 및 IEC 60684-2를 준수합니다.
키워드: #케이블 #와이어 #와이어앤케이블 #전기케이블 #플렉시블케이블 #XLPE케이블 #LAN케이블 #제어케이블 #LSZH케이블 #DJX케이블 #케이블제조업체 #케이블공장 #케이블공급업체 #케이블제공업체 #케이블도매 #고무케이블 #전력케이블 #태양광케이블 |
| 제품 유형 | 도체 구조(mm) | 절연 두께(mm) | 피복 두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서의 도체 최대 저항 (Ω/km) |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – 단열 벽 (단심) | A2 – 단열 벽 (다심) | B1 – 가시적 전선관 (단심) | B2 – 가시적 전선관 (다심) | |||
|
|
|
|
|||
| B1 – 벽돌 구조의 전선관 (단심) | B1 – 벽돌 구조의 전선관 (다심) | C – 벽에 | C – 천장에 | |||
|
|
|
|
|||
| C – 비천공 트레이 | F – 천공 트레이 (단심) | F – 천공 트레이 (다심) | F – 매달린 (단심) | |||
|
|
|
|
|||
| E – 매달린 (다심) | B2 – 건설 공간 | B2 – 건설 공간 | B1 – 전선관 (단심) | |||
|
|
|
|
|||
| B2 – 전선관 (다심) | B2 – 바닥에 매립된 폐쇄형 전선관 (다심) | B2 – 바닥에 매립된 폐쇄형 전선관 (다심) | B1 – 바닥에 매립된 통풍 전선관 | |||
|
|
|||||
| C – 벽돌 구조에 매립 | D – 추가적인 기계적 보호에 매립 | |||||
* 치수 및 사양은 사전 통지 없이 변경될 수 있습니다.
▼ 표준 및 인증:
국제: IEC 60502-1
국가: GB/ T 12706.1-2008
구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송 지연은 전체 프로젝트 지연 및 비용 초과에 기여할 수 있으므로 마감일 준수가 항상 최우선 순위입니다.
케이블은 나무 릴, 골판지 상자 및 코일로 공급됩니다. 케이블 끝은 습기로부터 케이블 끝을 보호하기 위해 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉됩니다. 필요한 표시는 고객의 요구 사항에 따라 드럼 외부의 내후성 재료로 인쇄해야 합니다.
▼ 케이블 드럼 데이터:
| 케이블 드럼 | D1=플랜지 직경(mm) | W=유효 폭(mm) | D2=배럴 직경(mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ 배송 포트 :
|
|
|
| 포트 심천 | 홍콩 항구 |
광저우 항구
|
▼ 기술 매개변수:
1. 단심
| 도체 단면적(mm²) | 도체 구조 | 절연 두께(mm) | 피복 두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서의 도체 최대 저항 (Ω/km) |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2 코어&3 코어
| 도체 단면적(mm²) | 도체 구조 | 절연 두께(mm) | 피복 두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서의 도체 최대 저항 (Ω/km) |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4 코어&5 코어
| 도체 단면적(mm²) | 도체 구조 | 절연 두께(mm) | 피복 두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서의 도체 최대 저항 (Ω/km) |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1 코어 & 3+2 코어
| 도체 단면적(mm²) | 도체 구조 | 절연 두께(mm) | 피복 두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서의 도체 최대 저항 (Ω/km) |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼주문 옵션:
신속한 견적/공급을 위해 문의 및 주문 시 다음 데이터를 확보하십시오.
1 국제 또는 특수 표준. (또는 케이블의 정확한 사용법.)
2 정격 전압.
3 구리 또는 알루미늄 도체.
4 각 도체의 크기.
5 절연 재료: PVC XLPE 또는 기타.
6 도체의 수 및 식별.
7 기타 요구 사항.
8 포장.
9 필요한 배송 시간.
10 필요한 유효 기간.
이 모든 것이 너무 기술적으로 보인다면, 저희에게 연락하십시오. 귀하의 특정 응용 분야에 가장 적합한 제품을 식별하고 질문에 답변하는 데 도움을 드리겠습니다.
▼ 회사 정보:
와이어 및 케이블의 R & D, 생산 및 판매 분야에서 30년의 경험.
65000 평방 미터의 면적을 덮는 현대적인 산업 단지를 건설하기 위해 2억 달러를 투자합니다.
연간 매출은 약 5억 달러입니다.
CNAS 실험실, 100개 이상의 테스트 보고서.
제품은 부동산, 지방 자치 단체, 산업 지원, 이동 통신 등에 널리 사용됩니다.
