| 브랜드 이름: | DONGJIAXIN |
| 모델 번호: | WDZ-YJV |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | negotiable |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 100KM/Week |
|
내화케이블 용도 이 케이블은 저전압 설치 시스템의 전기 공급에 사용되며 기계적 손상 위험이 없는 실내 및 실외, 케이블 덕트, 지하, 발전소 및 스위칭 스테이션, 지역 에너지 배전반, 산업 플랜트에 설치하는 데 적합합니다. 1. 지휘자 도체는 IEC 60228에 따라 일반 또는 금속 코팅 어닐링 구리 또는 일반 알루미늄 또는 알루미늄 합금의 클래스 1 또는 클래스 2이거나 일반 또는 금속 코팅 구리의 클래스 5 중 하나여야 합니다. XLPE 재질과 두께는 IEC 60502 또는 BS 5467에 따라 90°C 연속 작동 정격을 충족해야 합니다. 내부 덮개는 압출되거나 겹쳐질 수 있습니다. 코어가 5개 이상인 케이블을 제외하고 원형 코어가 있는 케이블의 경우 코어 사이의 공간이 실질적으로 채워지는 경우에만 겹쳐진 내부 피복이 허용됩니다. 압출된 내부 피복을 적용하기 전에 적합한 바인더가 허용됩니다. 재료는 절연 재료와 호환됩니다. 내부 피복 및 필러에 사용되는 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다. 할로겐 프리 케이블의 경우 내부 피복 및 필러도 할로겐 프리 화합물이어야 합니다. IEC 60502-1에 따라 내부 피복 위에 나선형으로 적용된 알루미늄/아연 도금 강철/강철 와이어 또는 요청 시 이중 알루미늄/강철 테이프 및 구리/주석 도금 구리 와이어도 제작할 수 있습니다. 외부 피복은 IEC 60502-1에 따라 압출 PVC 유형 ST1/ST2로 만들어지며, 폴리에틸렌 유형 ST3/ST7, 할로겐 프리 화합물 ST8, 폴리클로로프렌, 클로로술폰화 폴리에틸렌 또는 유사한 폴리머, 유형 SE1도 요청 시 제공 가능합니다. 케이블에는 IEC 60332-3-22, IEC 60332-3-23 및 IEC 60332-3-24의 화염 테스트 요구 사항을 준수하기 위해 특수 난연성 PVC 외피가 제공될 수 있으며, 할로겐 프리 소재는 IEC60754-1/2 및 IEC 60684-2를 준수합니다.

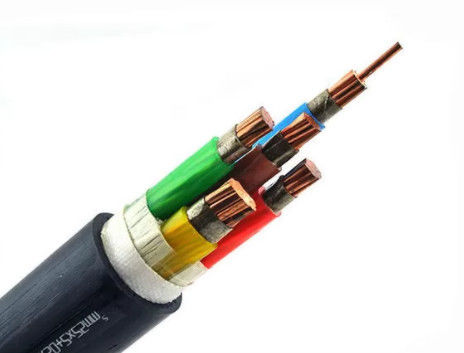

7.건축 도체: BS EN 60228을 준수하는 일반 단련 구리 단선 또는 연선(클래스 1 또는 2) 도체 절연체 : XLPE(가교폴리에틸렌) 정격 90℃ 심지: LSOH 난연 폴리올레핀, 검정색 장갑 : SWA(Steel Wire Armouring) 피복 : LSOH 난연 폴리올레핀, 흑색
키워드: #케이블#와이어 #Wireandcable #Electricalable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable
|
| 제품 유형 | 도체구조(mm) | 단열재 두께(mm) | 피복두께(mm) | 대략. 케이블 직경(mm) | 20℃에서 도체의 최대 저항(Ω/km) |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – 단열 벽(단일 코어) | A2 – 단열 벽(멀티 코어) | B1 – 겉보기 전도체(단일 코어) | B2 – 겉보기 전도체(멀티 코어) | |||
|
|
|
|
|||
| B1 - 벽돌의 전기(단일 코어) | B1 – 벽돌의 전기(멀티 코어) | C – 벽에 | C – 천장에 | |||
|
|
|
|
|||
| C – 천공되지 않은 트레이 | F – 천공 트레이(단일 코어) | F – 천공 트레이(멀티 코어) | F – 정지형(단일 코어) | |||
|
|
|
|
|||
| E – 일시 중단됨(멀티 코어) | B2 – 건축 공간 | B2 – 건축 공간 | B1 – 전기(단일 코어) | |||
|
|
|
|
|||
| B2 – 전기(멀티코어) | B2 – 바닥에 내장된 폐쇄형 레이스웨이(멀티 코어) | B2 – 바닥에 내장된 폐쇄형 레이스웨이(멀티 코어) | B1 – 바닥에 매립된 통풍 통로 | |||
|
|
|||||
| C – 벽돌에 내장됨 | D – 추가적인 기계적 보호 장치에 묻혀 있음 | |||||
* 치수 및 사양은 사전 예고 없이 변경될 수 있습니다.
▼표준 및 인증서:
국제: IEC 60502-1
국가:GB/T 12706.1-2008
우리는 구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송이 지연되면 전체 프로젝트가 지연되고 비용이 초과될 수 있으므로 마감일을 맞추는 것이 항상 최우선 과제입니다.
케이블은 목재 릴, 골판지 상자 및 코일로 제공됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 요구되는 마킹은 고객의 요구사항에 따라 드럼 외부에 내후성 소재로 인쇄되어야 합니다.
▼ 케이블 드럼 데이터:
| 케이블 드럼 | D1=플랜지 직경(mm) | W=유용폭(mm) | D2=배럴 직경(mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ 배송항 :
|
|
|
| 항구심천 | 홍콩항 |
광저우항
|
▼ 기술적인 매개변수:
1. 싱글 코어
| 도체 단면적(mm²) | 도체 구조 | 단열재 두께(mm) | 칼집두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서 도체의 최대 저항(Ω/km) |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2코어&3코어
| 도체 단면적(mm²) | 도체 구조 | 단열재 두께(mm) | 칼집두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서 도체의 최대 저항(Ω/km) |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4코어&5코어
| 도체 단면적(mm²) | 도체 구조 | 단열재 두께(mm) | 칼집두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서 도체의 최대 저항(Ω/km) |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1코어 및 3+2 코어
| 도체 단면적(mm²) | 도체 구조 | 단열재 두께(mm) | 칼집두께(mm) | 대략적인 케이블 직경(mm) | 20℃에서 도체의 최대 저항(Ω/km) |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼주문 옵션:
신속한 견적/물품을 위해 귀하의 문의 및 주문이 다음 데이터를 확보하고 있는지 확인하십시오.
1 국제 또는 특별 표준. (또는 케이블의 정확한 사용법.)
2 정격 전압.
3개의 구리 또는 알루미늄 도체.
4 각 도체의 크기.
5 절연재 : PVC XLPE 또는 기타.
6 도체의 수와 식별.
7 기타 요구 사항.
8 포장.
9 필요한 배달 시간.
10 필수 타당성.
이 모든 것이 귀하에게 너무 기술적이라고 생각된다면 저희에게 연락해 주십시오. 귀하의 특정 응용 분야에 가장 적합한 제품을 식별하는 데 도움을 드리고 귀하가 가질 수 있는 모든 질문에 답변해 드리겠습니다.
